| 直流三线式 /DC-3WIRE |
|
| 接近开关型号 |
NPN NO
NPN NC
|
3LR30-L10N1 |
3LR30-P15N1 |
| 3LR30-L10N2 |
3LR30-P15N2 |
PNP NO
PNP NC |
3LR30-L10P1 |
3LR30-P15P1 |
| 3LR30-L10P2 |
3LR30-P15P2 |

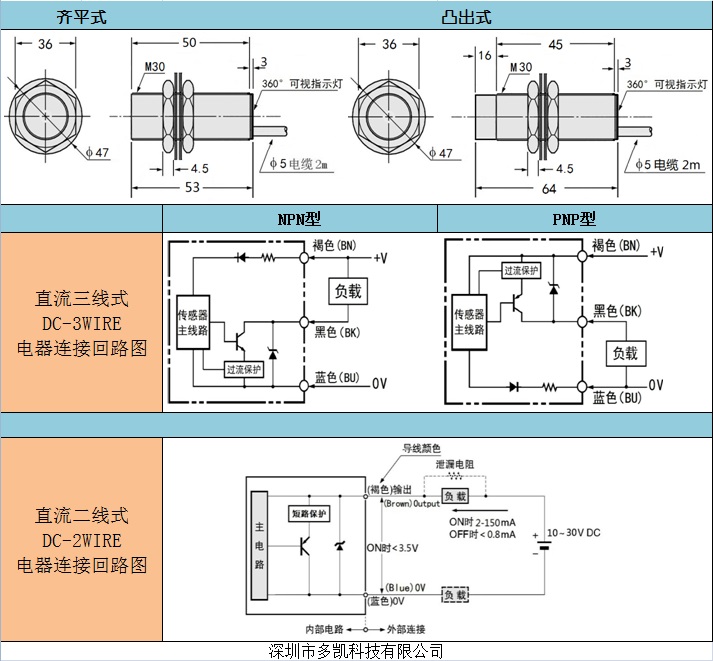

| 安装方式 |
齐平式 |
凸出式 |
| 外观尺寸 |
Φ30*50 |
Φ30*50 |
| 检测距离(max) |
10mm±10% |
15mm±10% |
| 稳定检测距离 |
0～8mm |
0～12mm |
| 应差距离 |
工作距离的±10％以下(使用标准检测物体) |
| 重复精度 |
≤5% |
| 检测物体 |
磁性金属(非磁性金属时检测距离减小) |
| 标准检测物 |
铁30×30×1mm |
| 反应频率 |
200Hz |
| 电源电压(电压范围) |
DC 12V－24V（DC10～30V） 脉冲(p-p)10%以下 |
| 消耗电流 |
12mA以下 |
| 控制输出 |
最大200mA (24V时), : |
| 剩余电压 |
≤1V (导线长2米时） |
| 显示灯 |
动作显示灯（红色LED） |
| 输出形态 |
1型：NO ；2型：NC |
| 保护回路 |
反接保护、浪涌吸收、短路(过流)保护 |
| 连接方式 |
截面积为0.3mm²的3芯导线，引出型(标准导线长2m或按要求定制)、 接插件型 |
| 直流二线式/DC-2WIRE |
|
| 接近开关 型号 |
2LR30-L10NO |
2LR30-P15NO |
| 外观尺寸 |
Φ30*50 |
Φ30*50 |
| 安装方式 |
齐平式 |
凸出式 |
| 最大检测距离 |
10mm±10% |
15mm±10% |
| 稳定检测距离 |
0～8mm |
0～12mm |
| 应差距离 |
工作距离的±10％以下(使用标准检测物体) |
| 重复精度 |
≤5% |
| 检测物体 |
磁性金属(非磁性金属时检测距离减小) |
| 标准检测物 |
铁 30×30×1mm |
| 反应频率 |
200Hz |
| 电源电压(电压范围) |
DC12V－24V（DC10～30V） 脉冲(p-p)10%以下 |
| 泄漏电流 |
1mA以下 |
| 控制输出 |
开关容量 |
3-100mA |
| 残留电压 |
≤5V（100mA.导线2M时） |
| 显示灯 |
动作显示灯（红色LED） |
| 保护回路 |
短路保护、浪涌吸收 |
| 连接方式 |
截面积为0.3mm²的2芯导线，引出型(标准导线长2m或按要求定制)、 接插件型 |
| |  |
