在我国乃至全球工业自动化的不断进步与发展，接近开关的使用也是种类繁多，性能参差不齐;
我司虽专业生产电感式 接近传感器和红外线光电开关，也同样存在种类型号繁多，为了使用时能更好地对比选项，现就针对多凯运用最多、使用最频繁的种类之一LR系列的部分技术参数和性能指标相对应之型号整理汇总后大家供参考。
一、LR系列的分类
1、按电压区分
1-1、高电压型：两线制 AC 交流 60V~250V
1-1-1、漏泄电流：小于2.3mA
1-1-2、控制输出：AC 220V时3-100mA(MAX：200mA)
1-1-3、剩余电压：小于10V
1-1-4、保护功能：浪涌吸收
1-1-5、反应频率：20Hz
1-1-6、输出形态：常开或常闭
1-1-7、引线长度：标准线长2M
1-2、低电压型：DC 直流 10~30V
1-2-1、反应频率：300~1KHz
1-2-2、消耗电流：二线式泄漏电流:1mA以下；三线式、四线式 ：10mA以下
1-2-3、残留电压(导线长2米时）：二线式残留电压:5V以下<100mA.>
三线式、四线式 ：最大1V
1-2-4、开关容量：100mA、30V DC (最大200mA)/二线式:3-100mA
1-2-5、输出形态（NPN；PNP）：常开；常闭；常开+常闭
1-2-6、保护功能：浪涌吸收、输出端过流(短路)保护、反接保护（二线式除外）
1-2-7、定制功能：可定制超低电压5~12V或超宽低电压10~50V，
或定制超小、超短型；或定制耐高低温、柔性强引线、引线长度；或定制检测距离。
2、以接线方式区分的不同规格型号
2-1、两线制(又称二线式)
2-1-1、外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
检测距离：齐平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
AC 交流：2LR12-L3AO；2LR12-L3AC；P2LR12-L3AO； P2LR12-L3AC；
2LR12-P5AO；2LR12-P5AC； P2LR12-L5AO； P2LR12-L5AC；
2LR18-L6AO；2LR18-L6AC；2LR18-P9AO；2LR18-P9AC；
2LR30-L10AO；2LR30-L10AC；2LR30-P15AO；2LR30-P15AC；
DC 直流：LR12-L3NO；P2LR12-L3NO；2LR12-L3NC；P2LR12-L3NC；
2LR12-L5NO； 2LR12-L5NC； P2LR12-L5NO；P2LR12-L5NC；
2LR18-L6NO；2LR18-L6NC；2LR18-P9NO；2LR18-P9NC；
2LR30-L10NO；2LR30-L10NC；2LR30-P15NO；2LR30-P15NC；
2-2、三线制（仅 DC 直流）
2-2-1、超小型——尺寸：M4、M5*30mm/M6*35mm，检测距离：齐平式0.8mm/1mm
3LR4-L0.8N1；3LR4-L0.8N2；3LR5-L0.8N1；3LR5-L0.8N2；3LR6-L1N1；3LR6-L1N2；
3LR4-L0.8P1；3LR4-L0.8P2；3LR5-L0.8P1；3LR5-L0.8P2；3LR6-L1P1；3LR6-L1P2；
2-2-2、外形尺寸：Φ6.5*45mm，M8*45mm ，检测距离：齐平式1.5mm /凸出式2mm
3LR6.5-L1.5N1；3LR6.5-L1.5N2；3LR6.5-P2N1；3LR6.5-P2N2；
3LR8-L1.5N1；3LR8-L1.5N2；3LR8-L1.5P1；3LR8-L1.5P2；
3LR6.5-L1.5P1；3LR6.5-L1.5P2；3LR6.5-P2P1；3LR6.5-P2P2；
3LR8-P2N1；3LR8-P2N2；3LR8-P2P1；3LR8-P2P2；
2-2-3、外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
检测距离：齐平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
3LR12-L3N1；3LR12-L3N2；3LR12-L3P1；3LR12-L3P2；
3LR12-P5N1；3LR12-P5N2；3LR12-P5P1；3LR12-P5P1；
3LR18-L6N1；3LR18-L6N2；3LR18-L6P1；3LR18-L6P2；
3LR18-P9N1；3LR18-P9N2；3LR18-P9P1；3LR18-P9P2；
3LR30-L10N1；3LR30-L10N2；3LR30-L10P1；3LR30-L10P2；
3LR30-P15N1；3LR30-P15N2；3LR30-P15P1；3LR30-P15P2；
2-3、四线制
外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
检测距离：齐平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
4LR12-L3N；P4LR12-L3N；P4LR12-L5N；4LR12-L3P；
P4LR12-L3P；P4LR12-L5P；4LR12-P5N；4LR12-P5P；
4LR18-L6N；4LR18-L6P； 4LR18-P9N；4LR18-P9P；
4LR30-L10N；4LR30-L10P；4LR30-P15N；4LR30-P15P；

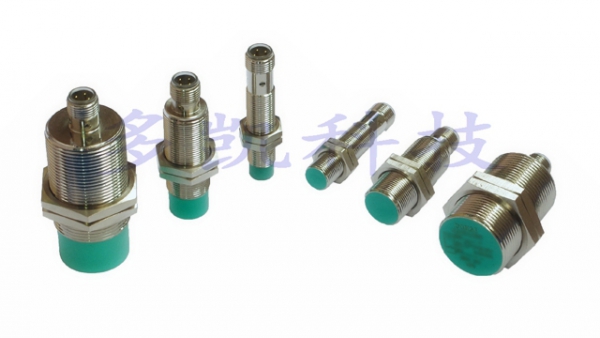

2-4、四线航空插头型
外形尺寸：M12*56(61)mm，M18*54(64)mm ，M30*60(76)mm ，
检测距离：齐平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
C4LR12-L3N；C4LR12-L3P；C4LR12-P5N；C4LR12-L3P；
C4LR18-L6N；C4LR18-L6P；C4LR18-P9N；C4LR18-P9P；
C4LR30-L10N；C4LR30-L10P；C4LR30-P15N；C4LR30-P15P；
